2002年 第26回鳥人間コンテスト選手権大会 人力プロペラ機部門出場機体 |
|
|
|
|
|
・機体名：Windy パイロット：渡辺貴洋 記録 1290.79m 第三位

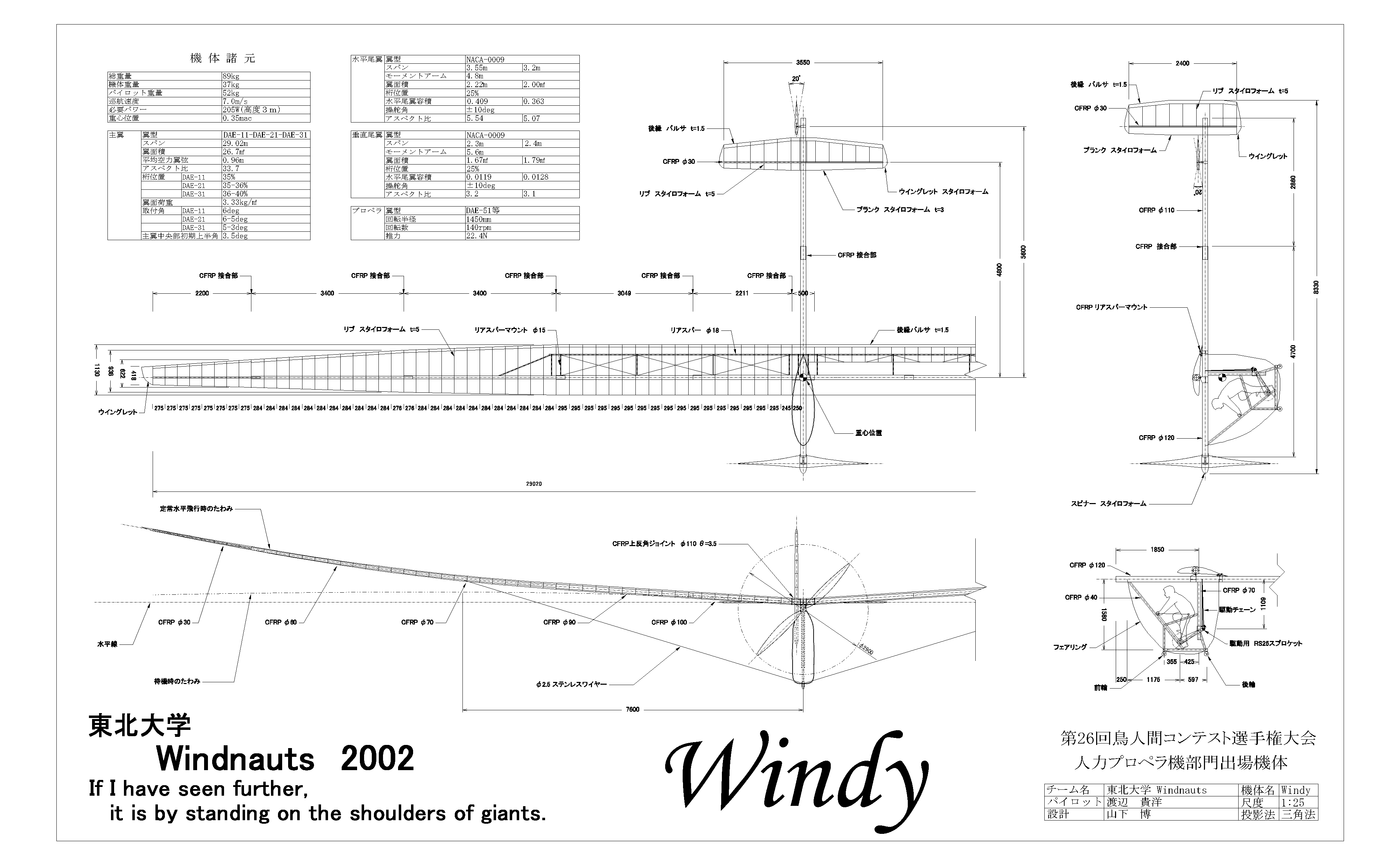

・機体三面図 2002windy.gif
・機体諸元表 （全出場チームの機体諸元が日大のHPに掲載されています）
|
主要諸元
|
全幅 |
29.02 m
|
| 全長 |
8.33 m
|
| 全高 |
3.51 m
|
| 機体重量 |
37 kg
|
| 総重量 |
89 kg
|
| 必要馬力 |
205 W (高度3m)
|
| 設計巡航速度 |
7.0 m/s
|
| 重心位置 |
0.35mac
|
|
主翼
|
スパン |
29.02 m
|
| 面積 |
26.7 m^2
|
| 平均空力翼弦 |
0.96 m
|
| アスペクト比 |
33.7
|
| 翼型 |
DAE-11-21-31
|
|
桁位置 DAE-11
|
35 %
|
|
DAE-21
|
35-36 %
|
|
DAE-31
|
36-40 %
|
| 翼面荷重 |
3.33 kg/m^2
|
|
取付角 DAE-11
|
6 deg
|
|
DAE-21
|
6-5 deg
|
|
DAE-31
|
5-3 deg
|
|
主翼中央部
初期上反角
|
3.5 deg
|
|
プロペラ
|
直径 |
2.9 m
|
| 回転数 |
140 rpm
|
| 枚数 |
2
|
| 翼型 |
DAE-51等
|
| 推力 |
22.4 N
|
|
水平尾翼
|
面積 |
2.22 m^2
|
| 全幅 |
3.55 m
|
| 翼型 |
NACA-0009
|
| モーメントアーム |
4.8 m
|
| 桁位置 |
25 %
|
| 尾翼容積比 |
0.409
|
| 操舵角 |
±10 deg
|
| アスペクト比 |
5.54
|
|
垂直尾翼
|
面積 |
1.79 m^2
|
| 全幅 |
2.4 m
|
| 翼型 |
NACA-0009
|
| モーメントアーム |
5.6 m
|
| 桁位置 |
25 %
|
| 尾翼容積比 |
0.0128
|
| 操舵角 |
±10 deg
|
| アスペクト比 |
3.1
|
|
パイロット
|
出力 |
200W×60min
|
| ペダル回転数 |
90 rpm
|
| パイロット姿勢 |
サイクリング
|
|
計器類
|
速度計，回転数計
|
|
操舵装置
|
エレベーター，ラダー
|
|
初飛行
|
2002年6月20日
|
|
飛行試験
|
200m×1本
100m×33本
|
|
飛行距離
|
1290.79 m
|
|
飛行時間
|
237 sec
|
|
出発時刻
|
7:44 am
|
|
|
|
|
|
|
・映像（テストフライト，本番スタート時）
・2002年度会計報告 総支出：約186万円 （鳥コン機体輸送費：約25万円など制作費以外の雑費も含む）
・フライトレポート （作成中）
|
|
|
|
|
|
